В блочно-модульном здании КРУ-СЭЩ-70 35 кВ УХЛ1 устанавливается до шести ячеек в один ряд вдоль коридора обслуживания, размеры которого оптимальны для удобства работы персонала. В пределах транспортного модуля выполнены все соединения как главных, так и вспомогательных цепей. Возможно изготовление распределительного устройства и с большим количеством ячеек, но при этом поставка осуществляется блоками, которые стыкуются между собой на монтажной площадке. Секционная связь может быть выполнена шинным или кабельным вводом, установка вводной ячейки не требуется. В настоящее время готовится запуск опытного образца изделия для проведения сертификационных испытаний, высоковольтные испытания и испытания на нагрев уже успешно пройдены. Изготовление опытно-промышленной партии запланировано на конец 2012 г.

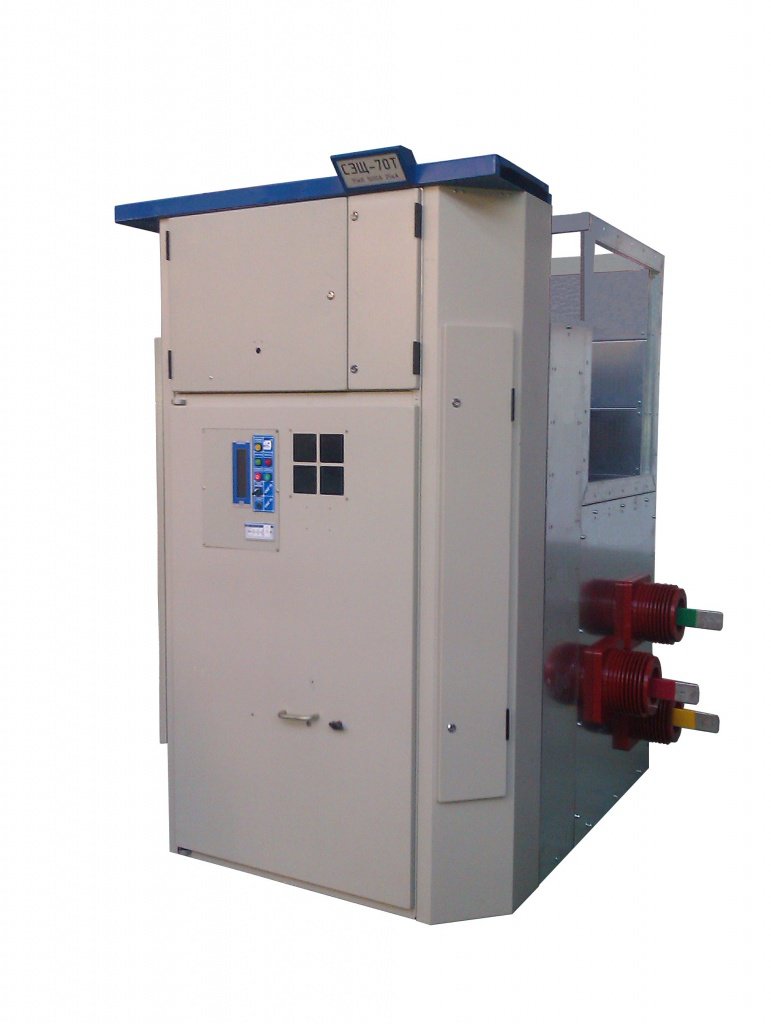

Шкаф КРУ-СЭЩ-70 35 кВ компактен, ширина ячейки 1,5 м, при этом изделие отвечает всем требованиям безопасности и удобно для обслуживания. Это полноценное КРУ, все отсеки которого локализованы, разделены перегородками. Выключатель оснащен электроприводом и автоматически перемещается внутри ячейки из контрольного положения в рабочее, при закрытой двери. В ячейке установлены автоматические шторки, защищающие обслуживающий персонал от случайного прикосновения к токоведущим частям под напряжением.P

После успешного освоения серийного производстваP Pестественным было продолжение линейки КРУ на напряжение 35 кВ. Но при создании КРУ-СЭЩ-70 35 кВ УХЛ1 перед конструкторами встала сложнейшая задача: глубина шкафа оказалась сильно ограниченной возможностью размещения распредустройства в транспортный модуль. Поэтому был разработан уникальный выключательP , полюс которого расположен непосредственно на приводе. Это решение позволило уменьшить его глубину до 278 мм. В отличие отP Pвыключатель выкатывается сразу на пол, что экономит место в коридоре обслуживания. Также специально для КРУ-СЭЩ-70 35 кВ сконструирован трансформатор тока, совмещенный с проходным изоляторомP .P

Созданию КРУ-СЭЩ-70 35 кВ УХЛ1 предшествовала разработка в 2004 годуP . Тогда ЗАО «ГК «Электрощит»-ТМ Самара» стало первым отечественным предприятием, производящим ячейки на класс напряжения 35 кВ. До сих порP , изготавливаемое в транспортабельном полностью собранном на заводе блоке, не имеет аналогов. За ним прочно закрепилась репутация надежного, удобного и простого распредустройства. При разработке нового изделия был учтен эксплуатационный опытP Pи все рекомендации заказчиков.P

КРУ-СЭЩ-70 35 кВ УХЛ1 – комплектное распределительное устройство наружной установки изготавливается в виде блочно-модульного здания со встроенными в него шкафами КРУ-СЭЩ-70 и предназначено для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц напряжением 35 кВ.P
